RU-F660 — центральная модель линейки и наиболее востребованная машина для универсальной SMT-линии среднего класса. Шесть независимых установочных головок с замкнутым контуром по оси Z работают в паре с высокоскоростной камерой полётного распознавания: компонент опознаётся в движении, без остановки портала, поэтому реальная производительность с включённым визуальным контролем держится на уровне 12 000 комп./ч, а теоретический максимум достигает 25 000 комп./ч.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Основание машины гранитное, портальная рама массивная, суммарная масса около 1000 кг — этого достаточно, чтобы гасить вибрации на высоких ускорениях и удерживать повторяемость установки 0,01 мм. Перемещение по осям построено на прецизионных ШВП TBI и усиленных линейных направляющих, вращение обеспечивают японские сервоприводы, управление движением — высокоскоростной DSP-привод. Датчики контроля столкновений останавливают машину при подъёме узла или опасном сближении, а сигнал открытия защитной крышки переводит установщик в режим замедления или полной остановки.
Подача универсальная: до 58 позиций под электрические, пневматические и вибрационные питатели шириной 8, 12, 16, 24, 32 и 56 мм, плюс работа с россыпными компонентами и подвижная платформа для лотков вместо фиксированного IC-лотка. Компоненты разной высоты можно устанавливать в одной программе. Оболочка собственной разработки поддерживает точечное и визуальное программирование, импорт координат из файлов PCB, автоматическую калибровку насадок, оптимизацию маршрута и подключение к системе MES; на машине два рабочих окна — с передней и с задней стороны.
Ключевые особенности
- 6 независимых установочных головок с замкнутым контуром по оси Z
- Типовая производительность 12 000 комп./ч со зрением, до 25 000 комп./ч без зрения
- До 58 позиций подачи: электрические, пневматические, вибрационные питатели и россыпь
- Гранитное основание и портальная рама, масса около 1000 кг
- Камера распознавания «на лету» без остановки установки
- Два дисплея — управление с передней и задней стороны машины
- Автокалибровка насадок в один клик и автоматическая оптимизация маршрута
- Поддержка MES, импорт координат из PCB, офлайн-программирование
Применение
Базовая машина автоматизированного участка монтажа: платы источников питания, светодиодные модули, контроллеры, приборные и телекоммуникационные платы. Штатно комплектуется в линию с трафаретным принтером RU-X3, загрузчиком RU-50P, конвейерами RU-400, печью оплавления RU-RF640L и системой AOI RU-500.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | установщик компонентов, T-образная компоновка |
| Количество установочных головок | 6 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная производительность | 25 000 комп./ч (без визуального контроля) |
| Средняя скорость установки | 10 000-16 000 комп./ч |
| Типовая скорость установки | 12 000 комп./ч (с визуальным контролем) |
| Максимальный размер платы | 580 x 380 мм; 580 x 310 мм с вакуумными зонами и фиксаторами |
| Высота компонентов | 0-13 мм по каталогу; 0-10 мм по коммерческому предложению |
| Диапазон компонентов | 0201, 0402, 0603, 0805, 1206, светодиоды, диоды, транзисторы, SOT, QFP, QFN, BGA до 45 x 45 мм, шаг выводов от 0,3 мм |
| Ход по осям X/Y | 700 x 619 мм |
| Ход по оси Z | 38 мм |
| Двигатели шпинделей | 6 независимых приводов с замкнутым контуром |
| Диапазон зазора под платой | 5 мм |
| Автоматическая смена сопел | до 64 комплектов |
| Тип сопел | совместимы с серией JUKI |
| Количество подающих позиций | 58 шт. |
| Поддерживаемые питатели | 8 / 12 / 16 / 24 / 32 / 56 мм; электрические, пневматические, вибрационные |
| Поддержка россыпных компонентов | до 12 лент |
| Количество лотков | передвижная система, без жёсткого ограничения |
| Камера полётного распознавания | высокое разрешение, распознавание без остановки |
| Камера меток (Mark) | промышленная камера с высокоскоростным динамическим захватом |
| Освещение | собственный двухцветный источник света |
| Привод по осям X/Y/Z | прецизионные ШВП TBI |
| Линейные направляющие XYZ | WON (Корея), высокоточные усиленные |
| Приводы | японские сервоприводы |
| Система управления движением | высокоскоростной DSP-привод Panasonic |
| Подача платы | трёхсекционный конвейер, автоматическое позиционирование |
| Регулировка направляющих | ручная и автоматическая |
| Рабочие окна | два дисплея — спереди и сзади, 17-дюймовый промышленный монитор |
| Программирование | точечное, визуальное, импорт координат PCB, офлайн-программирование, BOM, CSV, TXT |
| Операционная система | Windows 7, собственное ПО V1.0, бесплатные обновления |
| Система MES | поддерживается |
| Функция подпора платы | поддерживается |
| Защита питателей от столкновения | поддерживается |
| Сигнал открытия крышки | снижение скорости или остановка |
| Безопасность | аварийная остановка, трёхцветная сигнальная лампа, дверные блокировки |
| Масса | 1000 кг |
| Габаритные размеры (Д x Ш x В) | 1310 x 1180 x 1347 мм по каталогу; 1395 x 1180 x 1376 мм по коммерческому предложению |
| Сжатый воздух | 0,5-0,6 МПа |
| Электропитание / мощность | 220 В, 50 Гц, 600-650 Вт |

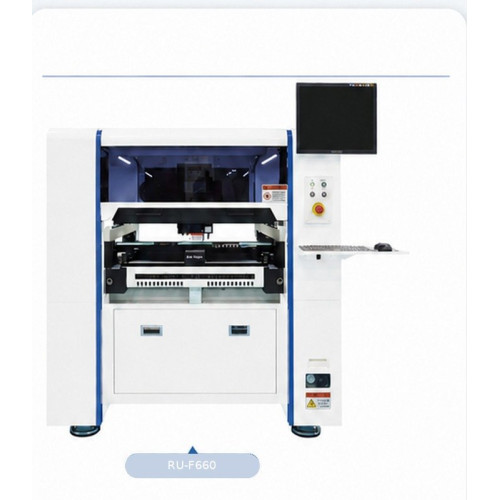

Шестиголовочный установщик компонентов RU-F660 с распознаванием «на лету»
- Производитель: OMEGA RF
- Модель: RU-F660
-
0р.
