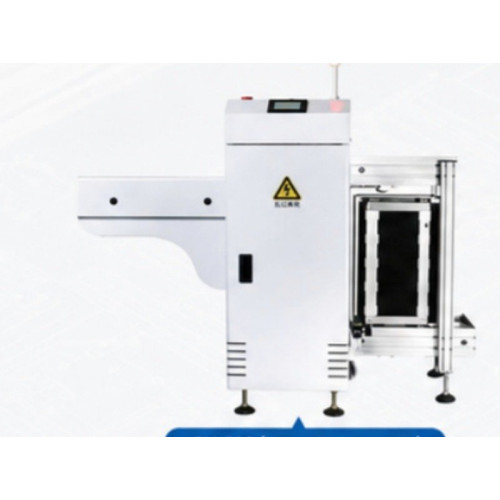

RU-50S закрывает автоматическую SMT-линию с обратной стороны: платы, вышедшие из печи оплавления или системы контроля, принимаются машиной и укладываются в кассеты без участия оператора. Это устраняет узкое место в конце линии и позволяет одному человеку обслуживать участок целиком.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Ёмкость хранения — два магазина, каждый рассчитан на 50 плат; при заполнении первого машина переходит ко второму, что даёт оператору запас времени на замену. Шаг укладки регулируется в диапазоне 10-40 мм под фактический шаг ячеек кассеты, время подъёма магазина составляет около 6 секунд. Типоразмер магазина 355 x 320 x 563 мм совпадает с загрузчиком RU-50P, поэтому кассеты по линии оборотные.

Машина принимает платы шириной 50-250 мм и длиной 50-350 мм толщиной от 0,4 мм; направление передачи стандартно слева направо, справа налево — опция. Мощность главного двигателя 250 Вт, питание от сети 220 В, требуется сжатый воздух 4-7 кгс/см2. Корпус длиннее загрузчика — 1550 мм, масса та же, 150 кг.

Ключевые особенности

• Автоматический приём плат из линии в кассеты
• Ёмкость хранения: 2 магазина по 50 плат
• Регулируемый шаг укладки 10-40 мм
• Время подъёма магазина около 6 секунд
• Платы 50 x 50 - 350 x 250 мм, толщина от 0,4 мм
• Магазин 355 x 320 x 563 мм — оборотный с загрузчиком RU-50P
• Мощность главного двигателя 250 Вт, питание 220 В
• Направление передачи слева направо, справа налево — опция

Применение

Замыкающая позиция автоматической SMT-линии после печи оплавления или системы оптического контроля. Также применяется на выходе отдельного участка печати или монтажа, когда платы передаются на следующую операцию партиями в кассетах. В требованиях к установке линии проходит как «автоматический разгрузчик».
