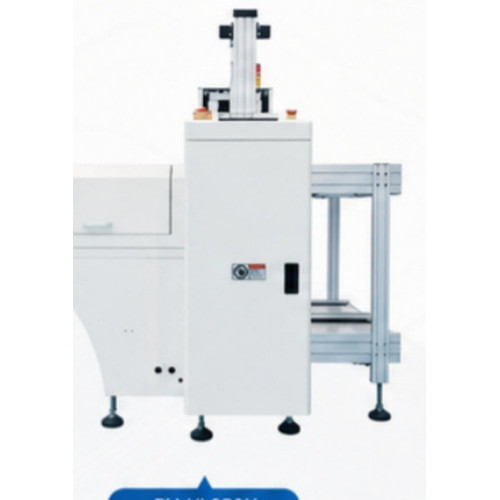

RU-UL390H — крупноформатное исполнение двухрельсового загрузчика-выгрузчика. Приёмное поле до 530 x 390 мм соответствует максимальному рабочему полю установщиков RU-F860 и RU-F660, поэтому этот типоразмер выбирают, когда линия работает на пределе формата платы и накопитель не должен становиться ограничением.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Устройство подключается к конвейеру SMT-линии, принимает результат контроля и автоматически раскладывает платы по двум рельсам: годные в один магазин, забракованные в другой. Направляющие двухрельсовые, из алюминиевого сплава с рифлёной поверхностью; привод — двигатель переменного тока 300 Вт с цепной передачей, опорными валами и резиновой лентой. Управление ведёт ПЛК Mitsubishi, предусмотрен режим отказа по вводу-выводу не менее чем на десять каналов.

Время цикла подачи около 20 секунд, подъём магазина около 6 секунд, шаг выбора ячейки 1-4 с шагом 10 мм. Высота передачи 900 ± 20 мм настраивается пользователем, направление передачи слева направо, справа налево — опция. Корпус 2210 x 1730 x 1200 мм, масса 210 кг, питание от сети 220 В при потреблении 300 Вт.

Ключевые особенности

• Приёмное поле до 530 x 390 мм — соответствует максимальному формату установщиков линейки
• Автоматическое разделение плат на OK и NG
• Двухрельсовый конвейер из алюминиевого сплава с рифлёной поверхностью
• Управление через ПЛК Mitsubishi, режим отказа по вводу-выводу
• Время цикла подачи около 20 с, подъём около 6 с
• Шаг выбора ячейки 1-4 (10 мм на шаг)
• Высота передачи 900 ± 20 мм, настраивается пользователем
• Питание 220 В, мощность 300 Вт, масса 210 кг

Применение

Автоматические линии, работающие с крупноформатными платами: силовая электроника, светодиодные панели и линейки, коммутационные и приборные платы большого размера. Ставится после системы оптического контроля как замыкающая позиция линии.
