Антенна для базы и для машины: что выбрать и как защитить вход
Дальность делает высота, а не ватты
В диапазонах сто тридцать шесть — сто семьдесят четыре и четыреста три — четыреста семьдесят мегагерц связь идёт прямой видимостью. Всё, что поднимает антенну выше и убирает препятствия, работает на дальность напрямую. Всё, что добавляет мощности передатчику, работает на неё слабо и с быстрым насыщением.
Практическая иллюстрация: перенос базовой антенны с крыши одноэтажной конторы на мачту в десяти метрах над ней меняет зону покрытия сильнее, чем замена двадцатипятиваттной станции на пятидесятиваттную. Потому и планировать объект начинают с мачты, а не с прайса на аппараты.
Базовая антенна: на что смотреть в описании
Три параметра решают всё. Рабочий участок — он должен накрывать ваши частоты, а не просто называться «метровым». Усиление — оно всегда получено за счёт сжатия диаграммы по вертикали. Материал и длина — от них зависит, переживёт ли антенна ветровую нагрузку и обледенение.
Пример рабочей базовой антенны: BC-100 на участок сто тридцать четыре — сто семьдесят четыре мегагерца, стеклопластиковая, длиной тысяча семьсот миллиметров, усиление три и восемь децибела, крепление на мачту в комплекте. Стеклопластик здесь не про красоту — он не требует обслуживания и не корродирует на открытом воздухе годами.
Важная оговорка про усиление. Антенна с большим усилением прижимает излучение к горизонту. На ровной местности это выигрыш, в холмистой или при связи с низиной прямо под мачтой — проигрыш: абонент попадает в мёртвую зону под антенной. Восемь децибел усиления не всегда лучше четырёх.
Узкополосные антенны и почему их две
Иногда вместо одной широкой антенны берут узкую под конкретный участок. Vertex Standard выпускает для этого пару: ATV-16A на сто тридцать шесть — сто пятьдесят мегагерц и ATV-16C на сто шестьдесят два — сто семьдесят четыре. Одна и та же по виду антенна в двух исполнениях, и различаются они именно участком.
Смысл в согласовании. Узкая антенна на своём участке согласована лучше широкой, а значит, отдаёт в эфир больше и греет передатчик меньше. Цена этого — жёсткость: сдвинули частоты при смене разрешения, и антенну надо менять.
Отсюда практический совет при закупке: узкополосную антенну выбирают по частотам из разрешения, а не по названию диапазона. Ошибка в одном исполнении обнаруживается только на замерах, когда всё уже висит.
Автомобильная антенна — другая задача
На машине антенне нужен противовес, и им служит крыша. Поэтому магнитное основание ставят на металл и по центру, а не на край и не на пластиковую деталь.

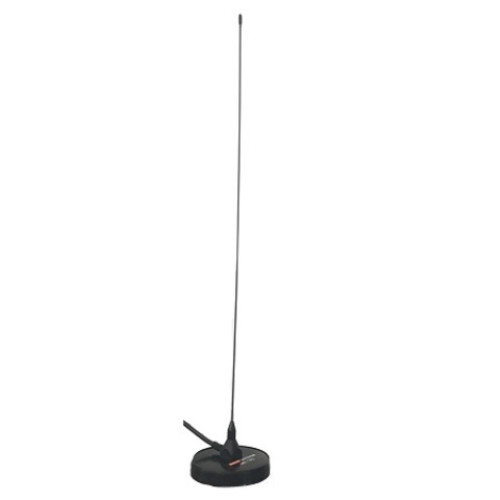

MR-14U — типовая рабочая антенна такого класса: магнитное основание девяносто пять миллиметров, участок от ста тридцати шести до пятисот мегагерц, излучающий элемент четверть волны в метровом диапазоне и три четверти волны в дециметровом. Одна антенна на обе сетки — то, что нужно парку машин со смешанным оборудованием.
Долговечность у магнитных антенн определяется не антенной, а кабелем: он идёт под уплотнитель двери и перетирается там за сезон. Пять минут на аккуратную укладку экономят потом выезд.
Грозозащита: дешёвая деталь на дорогом входе
Мачта с антенной — это поднятый над крышей проводник, и наведённый разряд по фидеру приходит прямо во входной каскад станции. Ремонт после такого события обычно означает замену аппарата.
Грозоразрядник ставится в разрыв фидера на входе в помещение и заземляется на тот же контур, что и мачта. OPEK LP-350 рассчитан на участок от нуля до пятисот мегагерц, сопротивление пятьдесят ом, проходная мощность триста ватт, разъём UHF. Он перекрывает и метровый, и дециметровый диапазон, то есть годится и под сто тридцать шесть — сто семьдесят четыре, и под четыреста три — четыреста семьдесят.
Две типовые ошибки монтажа. Разрядник ставят рядом со станцией внутри помещения, протащив фидер через полздания, — защищать надо вход, а не аппарат. И заземляют его отдельным колышком, отдельным от мачты, — тогда между двумя контурами возникает разность потенциалов, ровно та, от которой защищались.
Комплект и порядок работ
Собирается объект так: мачта с креплением, антенна нужного участка, фидер по замеренной длине, разъёмы, герметизация, грозоразрядник на вводе, заземление. Аппарат в этом списке последний по очереди и первый по стоимости — тем обиднее терять его из-за отсутствующей детали за небольшие деньги.
Замеры делаются до закупки: высота мачты, расстояние от неё до аппаратной, тип кровли и наличие готового контура заземления. Эти четыре числа определяют весь остальной список.
