Мост на 5 ГГц: одна точка и много абонентов

Две топологии, которые путают

Беспроводная связь между зданиями строится двумя способами, и стоят они по-разному.

Первый — мост «точка-точка»: два одинаковых устройства смотрят друг на друга, и вся полоса принадлежит этой паре. Так соединяют два объекта, и больше ничего к ним не подключить.

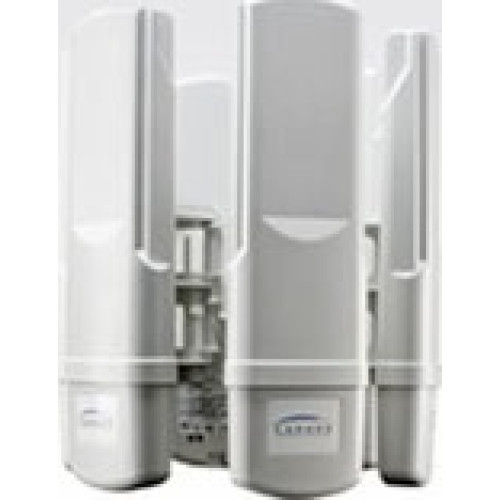

Второй — «точка-многоточка»: на высокой мачте стоит точка доступа с секторной антенной, а на объектах — абонентские модули, направленные на неё. Одна точка обслуживает десятки абонентов.

Выбор определяется не бюджетом, а числом объектов. Два здания — мост. Три и больше, особенно если они появляются постепенно, — точка доступа и абоненты: каждый новый объект стоит одного модуля, а не новой пары.

Сколько абонентов на одну точку

Здесь главная ошибка проектирования: считать по числу портов, а не по полосе. Точка доступа делит эфир между всеми абонентами, и полоса, которую видит каждый, — это общая полоса, поделённая на число активно работающих.

Поэтому считают не «сколько подключится», а «сколько будет передавать одновременно и сколько каждому нужно». Двадцать объектов с телеметрией живут на одной точке спокойно; пять объектов с видеонаблюдением уже требуют расчёта.

Второй множитель — расстояние. Дальний абонент работает на меньшей скорости, и, что важнее, он занимает эфир дольше при той же передаче. Один далёкий абонент способен просадить всю секцию.

Разумный приём: дальние и требовательные объекты выносят на отдельную точку или на отдельный мост, а на общую точку оставляют ближних и лёгких.

Антенны и юстировка

Точка доступа работает с секторной антенной: она смотрит в сторону, где стоят абоненты, и накрывает угол. Абонентский модуль — с направленной: он смотрит строго на точку.

Юстировка абонентского модуля — та работа, на которой экономят и потом жалеют. Разница между «примерно туда» и точным наведением в тех же условиях легко достигает нескольких раз по качеству канала.

Делают её по показаниям уровня сигнала в самом устройстве: медленно поворачивают модуль по горизонтали, ловят максимум, фиксируют, повторяют по вертикали. Занимает это десятки минут и даёт больше, чем замена оборудования на более дорогое.

И зона Френеля. Между точкой и абонентом должен быть не только видимый просвет, но и запас вокруг линии: дерево, задевающее край трассы, режет канал, хотя глазом мачта видна.

Питание по кабелю и грозозащита

Устройства этого класса питаются по тому же кабелю, по которому идут данные: внизу стоит инжектор, наверху — модуль. Отдельную линию питания на мачту тянуть не надо, и в этом половина удобства.

Из этого следует требование к кабелю: он несёт и данные, и питание, поэтому для улицы берут исполнение с усиленной оболочкой, а при внешней прокладке — с экраном и тросом.

Грозозащита на вводе обязательна. Мачта с модулем — верхняя точка объекта, и наведённый импульс по кабелю приходит в коммутатор внутри здания. Разрядник стоит копейки относительно того, что он защищает.

И запасной инжектор на складе: это самый дешёвый элемент системы и один из первых по отказам, потому что он стоит внизу, в пыли и рядом с силовой проводкой.

Что покупают и в каком порядке

Сначала определяют топологию и место точки. Потом считают абонентов и полосу. Потом заказывают: точку доступа с секторной антенной, абонентские модули по числу объектов плюс один запасной, источники питания по кабелю, кабель нужного исполнения по замеру, грозозащиту на каждый ввод, крепёж и мачты.

Конструкция под антенну — отдельная позиция и отдельный срок. Согласование крепления на здании занимает больше времени, чем поставка оборудования.

Что уточнить перед заказом: сколько объектов сейчас и сколько планируется, какие расстояния, есть ли прямая видимость, что передаётся с каждого объекта и с каким объёмом, есть ли высокая точка и чья она, как заведено питание и заземление.
