Гирокомпас: блок и репитеры
В проекте гирокомпасной системы нужно различать место основного прибора и места, где пользуются его показаниями. Доступ к корпусу для обслуживания и отображение курса у поста управления решают разные задачи. Один дополнительный экран не описывает всю систему.
Разберём раздел 3.4.2 части V «Навигационное оборудование» Правил РС по оборудованию морских судов, версия 01.01.2026. Область этой части по п. 1.1.1 — самоходные суда, не совершающие международные рейсы, и предназначенное для них оборудование. Указания Морской администрации флага учитывают по п. 1.1.3; состав оснащения и конкретную схему устанавливают для проекта судна.

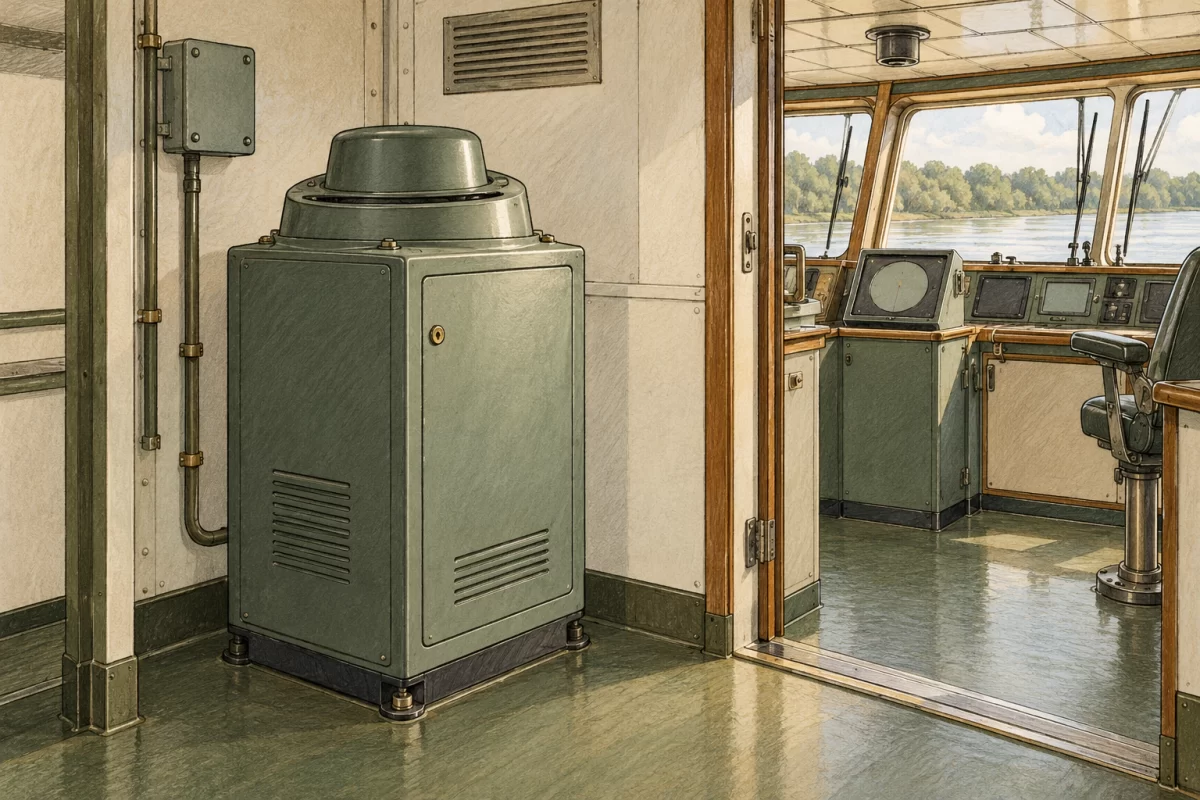

Где находится основной прибор
Пункт 3.4.2.1 предусматривает установку основного прибора гирокомпаса в рулевой рубке или аппаратной. Следующий пункт требует свободного доступа к основному блоку: крышки должны беспрепятственно сниматься, а к клеммным колодкам нужен удобный доступ.
Поэтому недостаточно проверить, входит ли прибор в свободную нишу. Полезно показать окружающее оборудование и пространство, которое требуется по документации для обслуживания. Такое рассмотрение не является предложением самостоятельно вскрывать работающий прибор: объём технических работ определяют для выбранной установки.
Практический пример: при модернизации корпус нового блока помещается на старое место, но проход к нему перекрывается другой аппаратурой. Совпадение габаритов не описывает выполнение требования к доступу. Этот вопрос удобнее решить на плане до заказа.
Для чего предусмотрены разные репитеры
Пункт 3.4.2.4 относит путевой репитер к месту, откуда управляют судном. Если имеется аварийный пост управления рулём, п. 3.4.2.5 предусматривает репитер гирокомпаса в непосредственной близости от него.
Репитеры для пеленгования рассматриваются отдельно. По п. 3.4.2.3 их совокупное размещение должно обеспечивать взятие пеленгов по всему горизонту в 360°. Название «репитер» само по себе не делает любой индикатор прибором для пеленгования.
В запросе стоит прямо назвать назначение каждого места: отображение курса при управлении, аварийный пост или пеленгование. Тогда перечень оборудования можно связать с функциями и фактическим размещением, а не только с количеством дисплеев.
Когда источников курса несколько
Пункт 3.4.2.7 допускает совместное использование репитеров при одновременной установке гирокомпаса и магнитного компаса с дистанционной электрической передачей показаний. В этом случае на репитерах предусматривают индикацию источника курса.
Это условие важно при сохранении части существующей системы. В предложении должно быть понятно, от какого источника поступают показания и как это отображается на соответствующем репитере. Само наличие нескольких входов не подтверждает принятую схему и её функции.
Тип источника также нужно называть точно. Гирокомпас, спутниковый датчик курса и магнитный компас не следует объединять в одну позицию только потому, что все они выдают значение курса.
Репитер из собственного каталога
В каталоге Море-Река представлен Unicont UDR-6G. На странице изготовителя исполнение G отнесено к отображению информации гирокомпаса. Это помогает определить предмет обсуждения: дополнительное отображение данных уже выбранного источника курса.
Применимость конкретного исполнения, подключение и соответствие назначению рабочего поста подтверждают по его документации и проекту. Существующий разбор UDR-6G подробно рассматривает обозначение исполнения и исходные данные для замены. Здесь к ним добавляется нормативная привязка места и функции.
Что включить в исходные данные
- Данные судна и применяемый проект.
- Точный тип и обозначение каждого источника курса.
- План основного блока с доступом для обслуживания.
- Рабочие места и назначение каждого репитера.
- Существующую схему передачи и выбора источника данных.
- Перечень сохраняемых устройств и согласованный объём поставки либо работ.
Так предложение будет описывать систему с понятными ролями устройств. Наличие, документы, фактическое исполнение, стоимость и сроки уточняются для конкретного заказа.
Источники
Проверено 25.10.2026, время Астаны (UTC+5).
- Официальный каталог правил РС: карточка части V, версия 01.01.2026, бюллетень № 25-251297.
- Часть V «Навигационное оборудование»: пп. 1.1.1, 1.1.3, 3.4.2.1–3.4.2.5, 3.4.2.7.
- Юниконт: назначение исполнений UDR-6.
Материал поясняет требования и подготовку подбора. Применимость и техническое решение устанавливают для конкретного судна.
