Кабельное хозяйство объекта: что и сколько заказать

Смета, в которой ошибаются чаще всего

Оборудование на объекте считают по штукам, и здесь ошибиться трудно. Кабель считают по метрам, и именно здесь смета расходится с реальностью в полтора-два раза.

Причина не в жадности поставщика, а в арифметике. Расстояние по плану — это прямая линия, а кабель идёт по стенам, обходит проёмы, поднимается к потолку, спускается к прибору, оставляет петли у каждого соединения и запас на разделку.

Рабочий коэффициент, который спасает от второй поездки: к измеренной по трассе длине добавляют запас на подъёмы-спуски и по паре метров на каждый конец. Недостающие три метра на самой дальней точке стоят дороже, чем лишние двадцать на бухте.

И вторая особенность закупки: кабель продают бухтами. Считать по цене за метр и умножать на метраж — прямой путь к неверной сумме; сравнивать надо стоимость бухты с нужным количеством бухт.

Комбинированный кабель: одна протяжка вместо двух

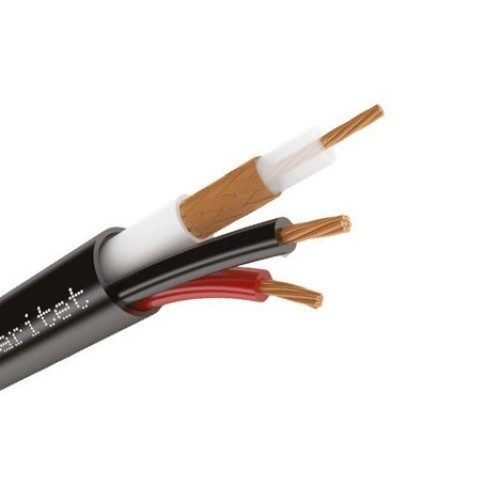

Для аналоговой камеры нужны две вещи: сигнальный проводник и питание. Их можно тянуть по отдельности, а можно взять кабель, в котором в одной оболочке идёт и то и другое.

Выигрыш здесь не в цене материала, а в работе. Одна протяжка вместо двух — это вдвое меньше времени на трассе, вдвое меньше креплений и один аккуратный ввод в короб вместо двух.

В обозначении такого кабеля после названия идут сечения питающих жил: чем они толще, тем дальше можно унести камеру без просадки. Это и есть главный выбор при заказе, а не марка как таковая.

Отдельно смотрят на исполнение оболочки. Для прокладки внутри здания по путям эвакуации применяют исполнения, которые не поддерживают горение и не дают едкого дыма; на улице нужна оболочка, стойкая к ультрафиолету и морозу. Перепутать их дешевле всего на этапе заказа.

Витая пара и коаксиал: где какой

Сетевая камера и сетевое оборудование живут на витой паре, аналоговая камера — на коаксиале. На реальном объекте обычно есть и то и другое, потому что систему годами достраивали, а не переделывали.

Практическое следствие простое: перед расширением выясняют, что уже проложено. Если до нужной точки лежит коаксиал, добавить аналоговую камеру дешевле, чем тянуть новую трассу под сетевую.

Когда расстояние для коаксиала велико, выручает передача видеосигнала по витой паре: комплект приёмника и передатчика ставится по концам линии и позволяет уйти от коаксиала там, где витая пара уже проложена.

У витой пары есть своё ограничение по длине сегмента, и оно жёсткое: за пределами этой длины линия не «работает хуже», а перестаёт работать предсказуемо. Дальше ставят промежуточное активное устройство либо переходят на другую среду.

Силовой провод и падение напряжения

Питание — место, где система ломается чаще всего, и почти всегда виноват не блок питания, а провод до потребителя.

Механика такая: по длинному тонкому проводу даже небольшой ток даёт заметное падение напряжения, и до прибора доходит меньше, чем вышло из источника. Прибор при этом не отключается честно, а начинает вести себя странно — шум в кадре, перезагрузки ночью, когда включается подсветка и ток вырастает.

Поэтому сечение считают по току и длине, а не по числу приборов. Порядок действий: сложить ток потребителей на линии, взять длину трассы в обе стороны, посмотреть допустимое падение — и от этого выбрать сечение, а не наоборот.

Гибкий медный провод в двойной изоляции — рабочий выбор для внутренних разводок, где провод гнётся и прокладывается по коробам. Продаётся он тоже бухтами, и считать его надо так же.

Соединения и коробки

Любая трасса длиннее одного пролёта имеет соединения, и то, как они сделаны, определяет, сколько раз к системе будут возвращаться.

Соединения прячут в распаячные коробки. Коробка стоит копейки, а даёт три вещи: защиту соединения от влаги и пыли, механическую разгрузку и понятное место, куда прийти при поиске неисправности. Скрутка в изоленте на весу не даёт ни одного из трёх.

Коробку выбирают по месту: для открытой проводки внутри помещения — один тип, для улицы и для влажных мест — исполнение с уплотнителями и с нужной степенью защиты. Вводы делают снизу, а не сверху, чтобы вода не заходила по кабелю внутрь.

И маркировка. Каждый кабель подписывают на обоих концах в момент прокладки. Через год, когда в коробке сойдутся восемь одинаковых кабелей, эта минута сэкономит полдня.

Что заказать одним списком

Комбинированный кабель на аналоговые камеры — метраж по трассе с запасом. Силовой провод посчитанного сечения. Распаячные коробки по числу соединений плюс запас. Комплект передачи видео по витой паре там, где трасса длинная. Крепёж, гофра или короб, маркировка.

Этот список дешёвый и скучный, и именно его чаще всего дозаказывают потом. «Потом» означает второй выезд бригады, и он стоит больше, чем всё перечисленное вместе.

Что уточнить до заказа: сколько камер и где они, что уже проложено и какой длины трассы, внутри или снаружи идёт кабель, какой ток у потребителей на каждой линии, есть ли требования по исполнению оболочки для этого здания.
