RAK-7 и 2W-L10: как купить КВ-антенну для судна

Начните с трассы антенны и задачи связи

Купить КВ-антенну для судна проще, когда в заявке есть модель радиостанции, рабочие частоты и схема размещения. RAK-7 и 2W-L10 представлены в каталоге отдельными позициями. Для выбора нужны доступные точки крепления, место согласующего устройства, путь кабеля и условия эксплуатации. Эти данные помогают согласовать состав поставки до оплаты и заранее определить, какие работы потребуются на судне.

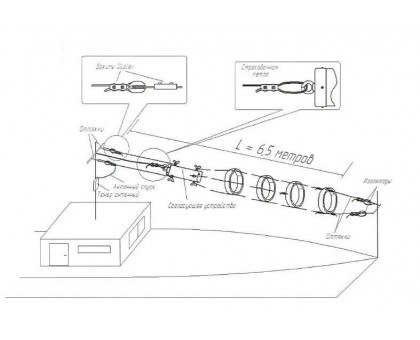

Антенный комплекс RAK-7 — изображение из каталога
Схема антенного комплекса RAK-7 из собственной карточки: конструкция с точками подвеса. Исполнение и монтажные размеры сверяют с документацией производителя.

Что о RAK-7 сообщает производитель

На странице производителя «Радиал» RAK-7 описан как речной антенный комплекс с цилиндрической антенной и тюнером Vertex Standard FC-40. В таблице указаны длина антенны 7 м и горизонтальная поляризация; материал излучателя — тросик в изоляции. Схема показывает протяжённую конструкцию с точками подвеса. При планировании установки нужно предусмотреть место для всей антенны и её креплений.

В той же таблице перечислены отдельные рабочие участки: 3340–4510, 4830–8540, 12000–14600 и 18300–28000 кГц. Поэтому рабочие частоты конкретного исполнения сверяют с паспортом и задачей связи. Одного широкого обозначения диапазона в товарном названии недостаточно для подтверждения применимости на каждой требуемой частоте. Производитель также связывает работу комплекса с надёжным заземлением тюнера FC-40.

Как рассматривать 2W-L10

В нашей карточке 2W-L10 указан как наклонный луч. Для его подбора подготовьте схему предполагаемого подвеса: начальную и конечную точки, расстояние между ними, доступную высоту и путь к согласующему устройству. Отдельно перечислите ограничения по размещению рядом с надстройками, проходами и работающими механизмами. По этим данным можно предметно обсудить исполнение антенны, крепления, ввод и состав монтажных работ.

Универсальное сравнение по дальности связи или преимущество одной модели на любом судне здесь не заменяет проектные данные. Результат зависит от всей радиосистемы и условий её работы. Если существующая установка уже действует, приложите её схему, список узлов и наблюдаемую проблему. Это поможет определить, нужен ли новый антенный комплект, замена отдельного элемента или обследование текущего тракта.

Что включить в заявку на покупку

Первая часть заявки описывает оборудование: полную модель станции, имеющееся согласующее устройство, рабочие частоты, режимы и требуемые документы. Вторая — геометрию установки: точки крепления, предполагаемую трассу антенны, кабельный ввод и расположение тюнера. Третья — состав заказа: антенна, согласующее устройство, кабель, соединители, крепления и работы. Укажите, какие элементы уже есть, а какие нужно включить в предложение.

Если рассматривается RAK-7, попросите прямо перечислить поставляемые узлы комплекса. Упоминание FC-40 в описании производителя помогает понять архитектуру решения, а фактический состав выбранной товарной позиции фиксируется в предложении и документах поставки. Для 2W-L10 таким же образом согласуют исполнение луча, монтажные принадлежности и связь с имеющимся оборудованием.

Как сравнить два коммерческих предложения

Сравнивайте одинаковый объём поставки. В предложении должны быть узнаваемые модели и исполнения, перечень принадлежностей, состояние оборудования, документы, срок и условия доставки. Работы удобно вынести отдельными строками: обследование, подготовка креплений, установка, подключение, проверка и передаваемые результаты. Тогда видно, какие задачи закрывает цена оборудования и какие расходы ещё нужно учесть.

Для замены существующей антенны добавьте фотографии шильдиков, соединений и точек крепления. Фотография изделия в каталоге показывает внешний вид или схему, а проектную применимость определяют по документам и параметрам вашей системы. Согласованная спецификация должна давать ответ на практический вопрос: какие именно позиции будут отправлены и какие подготовительные действия нужны до их получения.

Что проверить при получении

Сопоставьте наименования и исполнения с согласованным перечнем. Проверьте маркировку, видимые повреждения, комплектность принадлежностей и наличие заявленных документов. Крепления и соединительные элементы удобно сверить отдельным списком. Если поставка включает согласующее устройство, его модель и принадлежности также проверяют по спецификации.

Монтаж и последующую проверку планируют по эксплуатационной документации выбранного оборудования. До начала работ должны быть известны ответственные исполнители и критерии приёмки. Для действующего судна полезно заранее согласовать время работ и порядок передачи результатов, чтобы установка оборудования стала понятным этапом проекта.

Вопросы перед заказом

RAK-7 можно выбрать как штырь с одной точкой крепления?

В опубликованном описании «Радиала» приведены антенна длиной 7 м, горизонтальная поляризация и схема подвеса. Место установки и крепления нужно согласовать для конкретного исполнения по документации.

По названию карточки можно подтвердить все частоты от 1 до 30 МГц?

Рабочие частоты проверяют по паспорту выбранного исполнения. На странице производителя RAK-7 перечислены отдельные частотные участки; требуемые частоты нужно включить в заявку.

Упоминание тюнера означает, что он входит в нашу поставку?

Состав поставки фиксируют в коммерческом предложении и спецификации. Укажите отдельными строками антенну, тюнер и необходимые принадлежности, чтобы подтвердить каждый элемент заказа.

Купить КВ-антенну для судна

В запросе перечислите станцию, рабочие частоты, согласующее устройство, доступную трассу антенны и крепления. RAK-7, 2W-L10 и радиоустановка NHR-1500 являются отдельными товарными позициями. Согласуйте исполнение и состав каждого узла; готовность всей радиосистемы проверяют по проекту и документации.

Если пункт получения — Мурманск, укажите адрес, количество, полную модель и нужные принадлежности. Условия отправки в другие города России и Казахстана также согласуем в предложении. Наличие, цену, состояние оборудования, комплект и срок уточняем перед заказом.

Выбрать товар

Товары для запроса

Антенна КВ 1-30 МГц RAK-7

Антенна КВ 1-30 МГц RAK-7

Штыревой КВ-комплекс с согласующим устройством — для судов без места под наклонный луч.

37 500р.

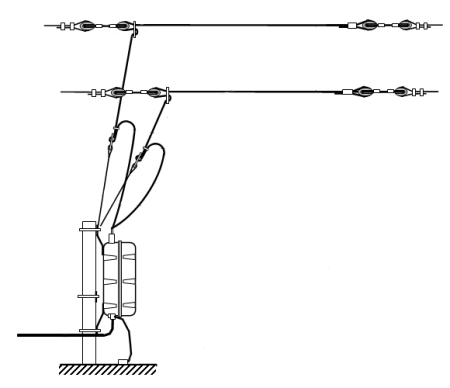

Антенна КВ 1-30 МГц наклонный луч 2W-L10

Антенна КВ 1-30 МГц наклонный луч 2W-L10

Наклонный луч между мачтой и надстройкой — лучшая отдача на нижних КВ-диапазонах.

37 500р.

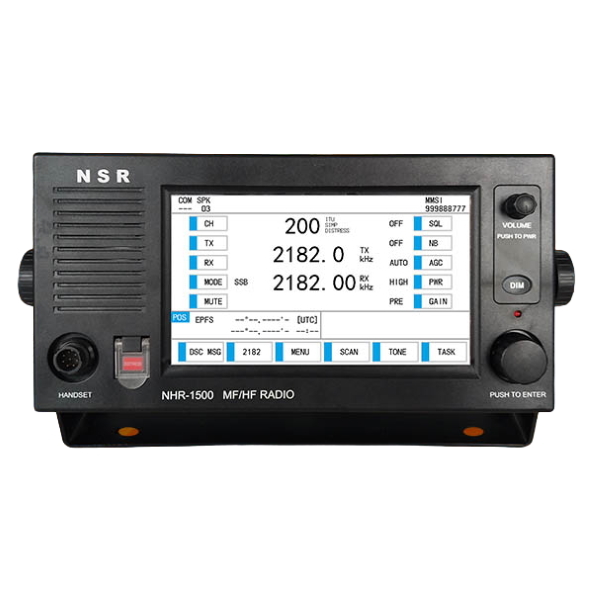

NSR NHR-1500 ПВ/КВ радиоустановка с ЦИВ класса А (150 Вт)

NSR NHR-1500 ПВ/КВ радиоустановка с ЦИВ класса А (150 Вт)

ПВ/КВ-станция класса А, с которой обе антенны работают в штатном тракте.

472 752р.

Антенна УКВ 300-336 МГц TC-330D-1 с сертификатом РРР

Антенна УКВ 300-336 МГц TC-330D-1 с сертификатом РРР

Широкополосная базовая УКВ-антенна на петлевом вибраторе для диапазона 300-350 МГц.

26 000р.

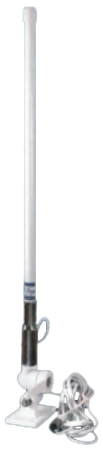

Антенна УКВ 300-336 МГц штыревая АШС-1500 с сертификатом РРР
