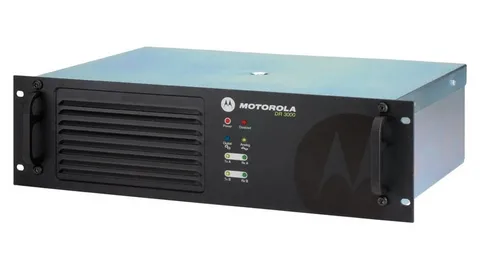

Ретранслятор: прибор, который определяет зону всей сети

Что он делает и зачем

Две носимые рации слышат друг друга на своей небольшой дальности, и упирается она не в мощность, а в высоту антенн: обе висят на уровне пояса, и всё, что между ними, режет связь.

Ретранслятор поднимает антенну на высоту и одновременно принимает и передаёт: слышит слабый сигнал снизу и переизлучает его полной мощностью с высоты. Два человека, которые не слышали друг друга напрямую, через него разговаривают свободно.

Поэтому зону сети определяет не парк раций, а этот один прибор и его антенна. Купить тридцать хороших носимых аппаратов и не поставить ретранслятор — самая дорогая ошибка в радиосвязи предприятия, и обнаруживается она в первый же рабочий день.

Чем он отличается от базовой станции

Базовая станция — это обычная радиостанция на столе диспетчера с хорошей антенной. Она принимает и передаёт по очереди, как любая рация, и через неё абоненты друг друга не слышат, если не слышат напрямую.

Ретранслятор работает на приём и передачу одновременно, на двух разных частотах. В этом вся суть: он не может слушать и говорить на одной частоте, потому что оглушил бы сам себя.

Отсюда два следствия, которые определяют комплектацию. Первое — нужен разнос частот, то есть пара частот, а не одна, и обе должны быть в разрешении. Второе — нужен дуплексер: устройство, которое разводит передачу и приём так, чтобы они могли жить на одной антенне.

Дуплексер настраивают на конкретную пару частот. Это не универсальная коробка: сменились частоты — прибор перенастраивают, и это отдельная работа.

Высота решает всё остальное

Зона ретранслятора считается от высоты антенны и от рельефа, а не от ватт. Добавить мощность передатчика вдвое — это прибавка к дальности в единицы процентов; поднять антенну вдвое — это другая зона.

Причина в том, что на этих частотах волна идёт почти по прямой и не огибает препятствия. Всё, что закрывает горизонт, — холм, корпус цеха, лесополоса — просто отрезает сектор.

Практическая проверка до закупки: встать с рацией в самых дальних и самых неудобных точках площадки и посмотреть, видно ли оттуда предполагаемое место антенны. Это полчаса работы, которые отвечают на вопрос точнее любого расчёта по карте.

И обратная сторона высоты: чем выше антенна, тем дальше слышно не только вас, но и вам — соседние сети на тех же частотах становятся помехой. Поэтому избирательный вызов на ретрансляторной сети не роскошь, а необходимость.

Что покупают вместе с ретранслятором

Сам аппарат — меньшая часть работы. К нему нужны: антенна нужного участка с креплением, фидер по замеру с запасом, дуплексер под пару частот, грозозащита на вводе, источник питания с запасом по току и аккумулятор на время пропадания сети.

Дальше — место. Шкаф или стойка с вентиляцией: ретранслятор работает круглосуточно и греется постоянно, в отличие от рации, которая греется в момент передачи. Плохая вентиляция сокращает срок службы быстрее любой другой причины.

И программирование: и сам ретранслятор, и все аппараты парка должны быть настроены на его пару частот и на его коды. Программатор для ретранслятора обычно отдельный от того, которым программируют носимые аппараты, — его берут сразу.

Резерв тоже стоит обсудить до, а не после. Ретранслятор в сети один, и его отказ гасит связь целиком. Для предприятия, где связь критична, второй аппарат на складе стоит несопоставимо меньше простоя.

Разрешения и время

Пара частот для ретранслятора оформляется, и это самая долгая часть проекта: оборудование приходит за недели, разрешение делается дольше. Планировать надо от него, а не от поставки.

Второе, о чём вспоминают поздно, — конструкция под антенну. Мачта или крепление на здании требуют согласования с владельцем объекта, а иногда и проекта. Это тоже недели.

Поэтому разумный порядок такой: определили зону и место антенны, подали на частоты, параллельно решили вопрос с конструкцией, и только потом заказали оборудование. Обратный порядок даёт склад дорогой техники, которую нельзя включить.

Что выяснить перед заказом

Какая площадь и рельеф, где самые дальние точки. Сколько абонентов одновременно в эфире. Есть ли высокая точка и чья она. Есть ли разрешение и на какую пару частот. Какие аппараты уже в парке и в каком они участке. Нужен ли резерв.

Шесть ответов дают и модель ретранслятора, и состав обвязки, и, главное, реальный срок запуска. Оборудование в этом списке — самая предсказуемая его часть.
