RU-X5: ракельная сборка и состав комплекта замены
Для автоматического принтера паяльной пасты RU-X5 ракельная сборка относится к печатающему механизму. Её нужно отделить от трафаретной рамки, платформы платы и системы 2D-инспекции. В собственной карточке «Море-Река» описаны портальная конструкция печатающего узла, рабочий ход ракеля и автоматическое снижение давления при отделении трафарета. Эти сведения позволяют сформулировать запрос на механическую сборку, но не раскрывают универсальный артикул запасного ракеля.
Лезвие и печатающая сборка — разные объёмы заказа
Если при замене отдельного рабочего лезвия предполагается сохранить держатель, его посадку нужно согласовать. Если требуется узел в сборе, в описи должны быть перечислены держатель, рабочие элементы и фактически необходимые сопряжённые позиции. Каталожное название RU-X5 само по себе не устанавливает, что все эти детали входят в каждое предложение на «ракель».
Передайте фотографии установленного узла, маркировки, крепления и обозначение позиции по документации машины. Для лезвия важны его собственные размеры и исполнение; для сборки — ещё и границы соединения с сохраняемым печатающим механизмом. В опубликованной спецификации нет индивидуальных артикулов лезвия, держателя или привода. Материал, толщину и способ крепления запасной детали подтверждают отдельно, а не восстанавливают по фотографии всей машины.
Скорость прохода и отделение трафарета не взаимозаменяемы
В общем техническом листе RU-X3/RU-X5 скорость ракеля приведена как 10–180 мм/с. Скорость отделения указана другой строкой — 0–20 мм/с. Это разные движения печатного цикла. Их нельзя использовать как одно значение скорости двигателя или как подтверждение одинакового передаточного механизма всех версий принтера.
Описание автоматического снижения давления при отделении также не раскрывает конструкцию исполнительного узла. Из этой функции не следуют модель двигателя, тип редуктора, датчик обратной связи или состав пневмоаппаратуры. При замене механизма в сборе нужны фактические обозначения установленного исполнения. Проверку его работы согласуют вместе с сохраняемым управлением, без самостоятельного подбора привода по одному диапазону скорости.
Записи усилия и воздуха следует сохранить раздельно
Для воздействия ракеля в источнике приведено 0,5–10 кг. Для подачи воздуха названы 4–6 кгс/см². Эти строки имеют разные единицы и назначение. Нельзя записать давление воздушной сети вместо требуемого воздействия рабочего лезвия либо вывести из него нагрузку на каждый элемент сборки. Смысл и способ контроля величины, обозначенной в листе как «кг», подтверждают по применимой документации исполнения.
Есть и терминологическое различие: в PDF строка со стандартным значением 60° подписана как угол отделения, а в собственной карточке она названа углом ракеля. При подборе запасной части это различие нельзя устранить молча. Попросите подтвердить, к какому элементу и геометрии относится значение в предлагаемом комплекте. Оно не является готовым указанием на изменение положения лезвия в действующей машине.
Общий лист серии не доказывает взаимозаменяемость
Технический лист содержит две модельные колонки — RU-X3 и RU-X5. Часть параметров печати показана общей, но у машин различаются отдельные исполнения и характеристики. Совпадение общей строки скорости не подтверждает одинаковые крепления ракельной сборки, кабели или управляющие элементы. В запросе нужен точный RU-X5 с серийным номером и доступной редакцией схемы.

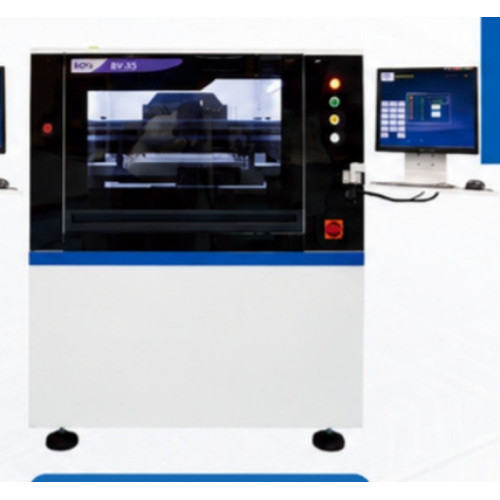

Номинальные 2,5 кВт из таблицы относятся к принтеру. Это не мощность отдельного ракельного привода. Размер рамки трафарета также не устанавливает длину запасного лезвия или держателя. Показанная в каталоге машина в сборе не заменяет фотографии рабочего узла и его маркировки.
Что должно остаться в спецификации замены
Разделите заменяемые и сохраняемые элементы, перечислите количество, требуемое состояние и необходимые принадлежности. Согласуйте, кто проверяет сборку с установленным управлением и какие документы передаются. Доступность, точные обозначения, комплектность, цена и срок подтверждаются для предложения на определённый узел. Поставка целого RU-X5 под заказ не означает отдельный складской остаток ракеля или готовую услугу его замены. Такой запрос остаётся ведомостью аппаратных позиций, не подменяя технологическую настройку печати.
