Усилитель сотового сигнала: что на самом деле определяет результат

Из чего состоит система

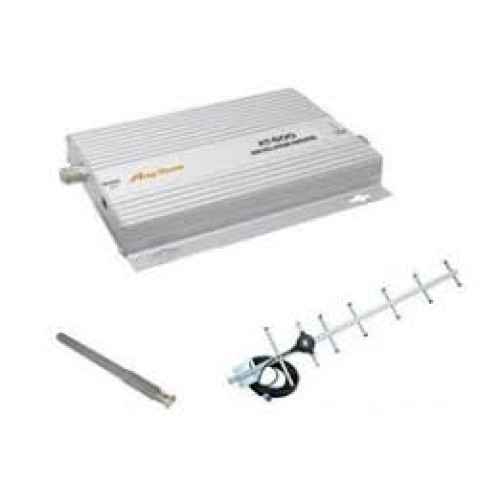

Усилитель сотовой связи — не один прибор, а тракт из трёх частей. Внешняя антенна на улице ловит слабый сигнал базовой станции оператора. Усилитель поднимает его уровень. Внутренняя антенна раздаёт сигнал внутри помещения. Всё это связано кабелем.

Работает тракт в обе стороны: не только базовая станция становится слышна телефону, но и телефон — базовой станции. Второе даже важнее: телефон, который «видит» сеть, но не может до неё докричаться, показывает палочки и не звонит.

Из трёхчастной конструкции следует главное: коробка с усилителем сама по себе не решает ничего. Результат определяет то, что снаружи и как оно соединено.

Внешняя антенна — половина успеха

Усилитель может поднять только то, что ему принесли. Если внешняя антенна стоит плохо, усиливать нечего, и прибор честно усилит шум вместе с сигналом.

Поэтому антенну ставят как можно выше, снаружи, и обязательно направляют на базовую станцию оператора. Направленная антенна выигрывает у всенаправленной вдвойне: она и берёт больше от нужной станции, и меньше собирает помех со всех остальных сторон.

Как найти направление без приборов: пройти по крыше или по периметру с телефоном в режиме показа уровня сигнала и найти, где он лучше. Это грубо, но лучше, чем ставить антенну там, где удобно крепить.

И диапазон. Сотовые сети живут в нескольких участках, и разные услуги — голос и передача данных — могут идти в разных. Антенна и усилитель подбираются под тот участок, который нужен; широкополосный комплект берут, когда участок заранее неизвестен.

Развязка антенн: почему система «свистит»

Внешняя и внутренняя антенны работают одновременно на приём и на передачу. Если внутренняя антенна слышит внешнюю, усиленный сигнал возвращается на вход и усиливается снова — получается самовозбуждение, ровно как микрофон, поднесённый к колонке.

Практический результат: прибор либо уходит в защиту и глушит сам себя, либо работает, но мешает сети оператора. Второе хуже, потому что незаметно.

Лечится это развязкой: антенны разносят по расстоянию и ставят так, чтобы между ними была стена или перекрытие. Правило простое — чем больше усиление прибора, тем больше нужно развязки, и на практике внешнюю ставят на крыше, а внутреннюю — этажом ниже и с другой стороны.

Хороший прибор сам следит за этим и снижает усиление, когда чувствует возврат. Полагаться на это как на замену нормальному монтажу не стоит: прибор при этом работает хуже, чем мог бы.

Что означает «площадь покрытия»

Цифра площади в характеристиках — это оценка при определённых условиях: один этаж, обычные перегородки, нормальный сигнал снаружи. Она полезна для прикидки и бесполезна как обещание.

Реальную площадь съедают три вещи. Первая — материал стен: бетон с арматурой, фольгированный утеплитель и металлические конструкции гасят сигнал на порядки сильнее гипсокартона. Вторая — слабый сигнал снаружи: чем меньше принесла внешняя антенна, тем меньше площадь внутри. Третья — планировка: сигнал не поворачивает за угол, и длинный коридор с комнатами раздаётся хуже, чем открытый зал той же площади.

Отсюда практика для больших объектов: не один мощный прибор и одна антенна, а несколько внутренних антенн, разнесённых по этажу и соединённых делителями. Это дороже по материалам и дешевле по результату.

Кабель, разъёмы и мелочи, которые съедают усиление

Между антеннами и прибором стоит кабель, и он теряет сигнал тем сильнее, чем выше частота и чем он тоньше. Длинная трасса тонким кабелем способна съесть заметную долю того, что дал усилитель.

Поэтому кабель берут потолще на магистраль от крыши и оставляют тонкий на короткие перемычки. И меряют длину, а не берут с запасом «чтобы хватило»: лишние метры работают против вас.

Разъёмы — второе место потерь и первое место отказов. Уличные соединения герметизируют, кабель у разъёма делают петлёй, а тип разъёма выбирают один на всю систему, чтобы не плодить переходники.

И питание: прибор работает круглосуточно, и его лучше подключать к линии, которая не отключается вместе с освещением.

Что выяснить перед заказом

Какой оператор и какая услуга нужна — голос, интернет или и то и другое. Какой уровень сигнала снаружи на крыше и с какой стороны он лучше. Площадь и планировка помещения, из чего стены. Можно ли поставить антенну на улице и как далеко она будет от внутренней. Нужно ли покрывать один этаж или несколько.

Пять ответов определяют и участок, и усиление прибора, и число внутренних антенн. Выбор по цифре площади на коробке — самый частый способ купить комплект, который не покроет объект.
