RU-RF640L — старшее исполнение двенадцатизонной печи оплавления: шесть зон нагрева сверху и шесть снизу, управление от промышленного компьютера и рельсовый конвейер вместо сетчатого. Именно эта модель входит в типовую комплектную линию с установщиком RU-F660, трафаретным принтером RU-X3 и системой AOI RU-500.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Рельсовый конвейер выполнен из высокотемпературного сплава в бесконтактной конструкции: плата удерживается по краям, поверхность не касается транспортной ленты, что критично для двусторонних сборок и плат с компонентами снизу. Конвейер высокопрочный и устойчив к деформации при длительной работе на высоких температурах. Транспорт может дополняться сетчатой лентой, привод — мотор-редуктор 60 Вт с редукцией 1:150 и регулируемой скоростью.
Тепловая часть построена на двухслойной импортной теплоизоляции и общей циркуляционной схеме сверху вниз с коротким тепловым путём; система двойной рециркуляции создаёт принудительный конвективный поток в обоих направлениях. Шесть тайваньских бесщёточных высокотемпературных вентиляторов по 45 Вт обеспечивают равномерность нагрева, нагреватели выполнены из хромового сплава. Точность температурной кривой ±1 °C поддерживается прецизионным ПИД-контуром; печь выходит на режим с холодного старта за 10-20 минут, восстанавливает температуру после загрузки за 3 минуты. Электрические и пневматические компоненты — известных брендов, проводка экранированная.
Ключевые особенности
- 12 зон нагрева: 6 верхних + 6 нижних, независимая регулировка каждой зоны
- Управление от промышленного компьютера, стабильность и повторяемость профиля
- Бесконтактный рельсовый конвейер из высокотемпературного сплава
- Точность температуры в зоне и на плате ±1 °C, диапазон 0-350/400 °C
- Двухслойная импортная теплоизоляция, низкий нагрев корпуса
- Шесть тайваньских бесщёточных вентиляторов по 45 Вт, нагреватели из хромового сплава
- Принудительное воздушное охлаждение, одна зона охлаждения
- Модульная конструкция и фильтрация для удаления флюсовых отложений
Применение
Штатная печь комплектной SMT-линии среднего класса. Рельсовый транспорт делает модель предпочтительной для двусторонних плат, изделий с нижними компонентами и подложек, чувствительных к контакту с сеткой. Подходит для контрактной сборки, производства светотехники, источников питания и приборных плат.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | конвекционная печь оплавления с рельсовым конвейером |
| Количество зон нагрева | 6 верхних + 6 нижних |
| Применимые типы припоя | свинцовый, бессвинцовый, низкотемпературный |
| Применимые компоненты | BGA, резисторы, конденсаторы, микросхемы, диоды, транзисторы |
| Максимальная ширина платы | 350 мм |
| Ширина конвейера | 300 мм |
| Тип транспортировки | рельсовый конвейер (в исполнении с сетчатой лентой + цепью) |
| Направление передачи | слева направо / справа налево (опция) |
| Высота передачи | 880 ± 20 мм |
| Привод конвейера | мотор-редуктор 60 Вт, редукция 1:150; регулировка скорости 1:100 |
| Метод управления температурой | промышленный компьютер, прецизионные регуляторы |
| Точность управления зонами нагрева | ±1 °C |
| Точность контроля температуры платы | ±1 °C |
| Диапазон контроля температуры | 0-350 °C по коммерческому предложению; 0-400 °C по каталогу |
| Время разогрева (холодный старт) | 10 минут по коммерческому предложению; 15-20 минут по каталогу |
| Время восстановления температуры | 3 минуты |
| Количество зон охлаждения | 1 |
| Метод охлаждения | принудительное воздушное |
| Вентиляторы циркуляции | 6 тайваньских бесщёточных высокотемпературных, 45 Вт |
| Нагреватель | ребристые элементы из хромового сплава |
| Внутренняя конструкция | составная камера, внешняя теплоизоляция, нержавеющая сталь SUS304 |
| Сигнализация | трёхцветная колонна со звуковым сигналом |
| Питание | трёхфазное 380 В переменного тока |
| Мощность | пусковая 15-20 кВт; рабочая 3-5 кВт |
| Габаритные размеры (Д x Ш x В) | 3600 x 750 x 1320 мм по каталогу; 3600 x 800 x 1320 мм по коммерческому предложению |
| Вес машины | 450 кг по каталогу; 300 кг по коммерческому предложению |

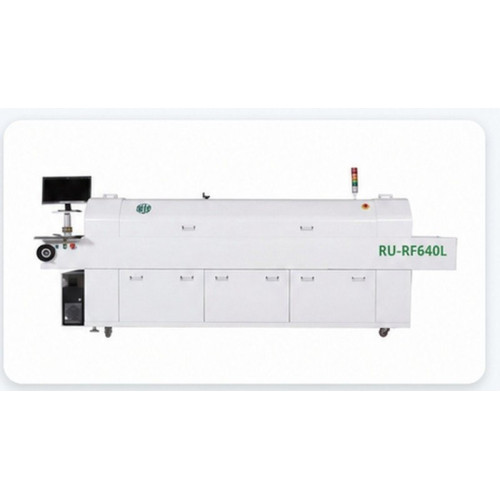

Печь оплавления RU-RF640L с рельсовым конвейером и компьютерным управлением
- Производитель: OMEGA RF
- Модель: RU-RF640L
-
