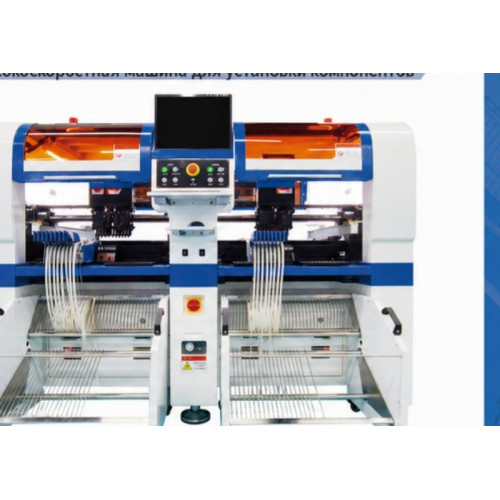

RU-FM16 — самая быстрая машина линейки: два модуля летающего захвата по восемь головок каждый работают над общим полем, обеспечивая типовую производительность 34 000 компонентов в час. Это чип-шутер для участков, где определяющим является объём мелких пассивных компонентов — светодиодные ленты и модули, платы питания, платы с высокой плотностью резисторов и конденсаторов.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Основание машины — цельная мраморная станина с портальной балкой по оси X и двумя портальными балками по оси Y; масса 2200 кг обеспечивает стабильность на предельных ускорениях. Приводы — японские серводвигатели, управление движением построено на высокоскоростной системе двойного DSP. Точность позиционирования 0,01 мм, высота компонентов 0-13 мм определяется автоматически, без замены подкладной пластины.

Подача рассчитана на 88 позиций с двумя типами интерфейса: стандартный электрический порт с совместимостью по питателям Yamaha и пневматический порт NXT Yamaha. Поддерживается одновременный подъём, независимый источник света для летающего захвата и опциональная HD-камера меток с распознаванием двумерных кодов. Автоматическая калибровка всасывания сопел выполняется одной клавишей. Программирование — точечное, визуальное, из PCB-файлов, с исправлением координат и импортом списка компонентов из Excel; поддерживаются библиотеки компонентов стороннего ПО и функция MES.

Ключевые особенности

• 16 установочных головок в двух модулях (8+8)
• Типовая скорость установки 34 000 комп./ч
• 88 позиций подачи, два типа интерфейса питателей
• Цельная мраморная станина, портал по X и двойной портал по Y, масса 2200 кг
• Автоматическая калибровка всасывания сопел одной клавишей
• Независимый источник света для летающего захвата
• Импорт координат из PCB и списка компонентов из Excel
• Поддержка MES и библиотек компонентов стороннего ПО

Применение

Массовое производство светодиодной продукции, плат питания и других изделий с большим числом однотипных пассивных компонентов. Устанавливается в головной части линии как чип-шутер, работающий в паре с более медленным универсальным установщиком, который доводит на плате крупные и нестандартные компоненты.
